ジャイロオンラインシステム
近年、ボーリングの削孔精度管理が注目されています。
ジャイロオンラインシステムはこの需要に応じるもので、2軸スピンモータージャイロと加速度計を内蔵した計測ゾンデをケーシングに沿ってトレースさせながら計測し、データをパソコンに保存します。測定後、瞬時に変位量を自動計算して孔曲がりの三次元形状を効率的に求めます。
ジャイロオンラインシステムの主な利点
・ケーシング内に直接センサーを挿入して測定可能
（測定用のガイドパイプなどが不要）
・鉄ケーシングなどの磁気の影響を受けずに計測可能
・測定時間が短時間で終了
・計測終了後パソコンに自動的にデータが保存されますので、現場での確認が
すぐ可能です。

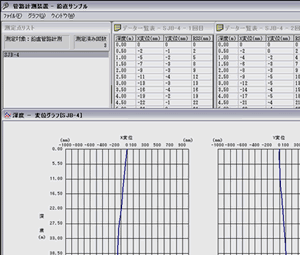

ジャイロオンラインシステム 及び 計測ソフトウェア
主な計測対象孔
・各種調査ボーリング孔(ケーシング径φ86等)・地盤改良孔
・パイプルーフ孔
・二重管ダブルパッカー工法
・地震計の設置孔
・その他鉄ケーシング内及び磁性の強い地盤等での計測
etc..
システム仕様
| 1．ジャイロセンサ | |
| ロール角精度 | ±0.1° |
| 傾斜角精度 | ±0.1° |
| 計測精度 | 1/400～1/500 |
| 表示 | Ｘ, Ｙ, Z, RSS(偏距離) 全てmm単位にて表示 |
| 計測方向 | 全方位 |
| 耐水度 | 20kg／cm2 |
| 使用温度 | 標準0～60℃ |
| 2．ウインチユニット | |
| 出力 | 0.4kW |
| スピード | 0～1.0ｍ／sec |
| 整列巻き込み | 120 kg |
| 重量 | 約57kg（ケーブル130ｍ含む） |
| ３．深度計(プーリー) | |
| シーブ周長 | 1.0ｍ |
| エンコーダーパルス | 1rpm=100パルス |
| ４．ジャイロ計測管径 最小径 | |
| 鉛直孔計測時 | VP65以上(内径φ67mm) |
| 水平孔計測時 | φ60mm |
